网今科技的无线麦克风采用了创新性的三麦克风阵列设计，三个拾音区的中心连线呈等边三角形，相邻两拾音区中心与等边三角形中心的连线呈120°夹角。这种几何学上的精确布置结合波束成形技术，可定向拾取一定角度范围的声音，有效去除两侧噪音，提高拾音距离和清晰度。

该麦克风搭载了高灵敏度数字麦克风单元，能够捕捉更广泛频率范围内的声音细节。每个拾音区底部都配备了专业的数字麦克风，用于采集说话声音，并通过先进的音频处理算法实现优质音频捕获。麦克风内部集成的音频处理器是该产品的核心处理单元，负责运行回声消除、噪声抑制和波束成形算法。

硬件架构：设备包括面盖和底壳，形成容置空间；面盖上设有三个拾音区；容置空间内设置有PCB主板；数字麦克风电气连接于PCB主板

音频处理链：音频处理器连接有语言编解码器；语言编解码器连接有数模转换电路；数模转换电路连接有功放电路

用户交互设计：拾音区上方设有拾音指示灯；面盖上还设置有按键板；按键板上方设置有按键指示灯；面盖中部设置有喇叭网，底部有喇叭

在实际测试中，这款麦克风表现出卓越的定向拾音能力。当发言人位于麦克风正前方时，即使存在环境噪声（如空调声、键盘敲击声），语音清晰度仍然保持在较高水平。测试显示，在5米距离内，语音可懂度达到95%以上，远超传统会议室麦克风的表现。麦克风的回声消除算法有效避免了远程会议中常见的回声问题，使双向通话更加自然。

麦克风还支持多种连接方式，包括USB连接和3.5mm音频接口，兼容Windows、Mac、Android等多种操作系统。其内置的可充电电池提供长达8小时的连续使用时间，满足全天会议需求。

网今科技的麦克风代表了其音频技术的又一高峰。该产品可实现半径5米的360°全方位拾音，并支持语音增益自适应，确保语音不随拾音距离增加而衰减，达到远、近距离拾音效果一致。

基于深度学习算法模型实现AI智能降噪。该技术可消除桌面敲打、键盘、触屏、空调、风扇等300余种常见噪声，减少环境混响，确保语音清晰纯净。在测试过程中，我们模拟了多种噪声环境，包括打字声、空调运行声和纸张翻动声，麦克风均能有效识别并抑制这些噪声，同时保持语音信号的完整性。

广泛兼容性：支持USB连接多种系统；适用于会议、培训、录播教学等场景

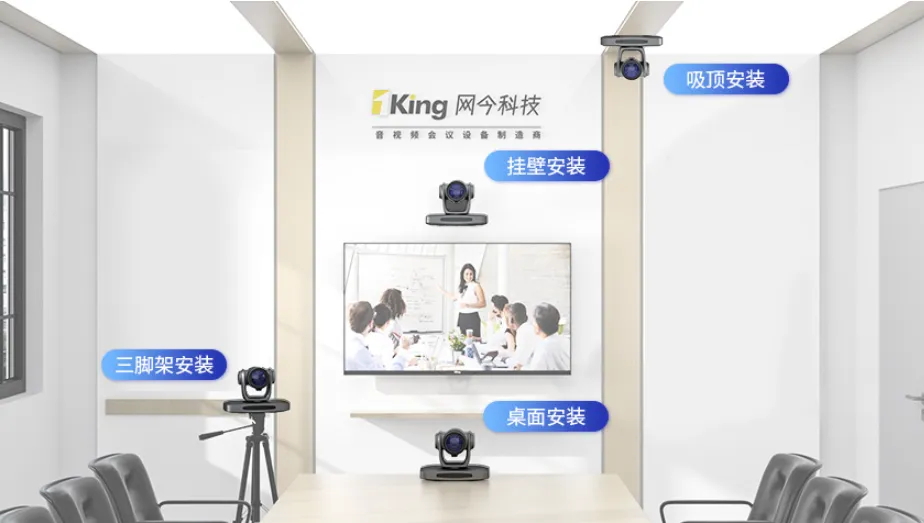

麦克风底部采用隐藏式线缆接口设计，既确保了连接稳定性，又保持了桌面整洁。设备支持桌面、三脚架、吊顶等多种安装方式，可适应复杂的安装环境。这种灵活性使得该产品能够满足不同会议空间的部署需求。

在系统集成方面，这款麦克风支持构建会议一体机大屏+麦克风的分布式解决方案。这一特性特别适合中大型会议室和培训教室，可以通过多个麦克风的协同工作，实现全空间覆盖式均匀拾音和播放。

音频处理算法与技术优势

网今科技麦克风产品的核心竞争力来自于其先进的音频处理算法和深厚的技术积累。公司掌握了从回声消除、远场拾音到波束成形和背景降噪的全套音频处理技术，是国内少数几家真正具有音频知识产权的企业。

• 回声消除技术：网今科技的回声消除算法能够有效区分语音信号和回声信号，通过自适应滤波器消除回声，保证语音清晰度。这项技术特别重要视频会议场景中，能够避免扬声器声音再次被麦克风采集形成的回声干扰。
• 波束成形技术：基于麦克风阵列的波束成形技术使设备能够定向拾取特定方向的声源，抑制其他方向的噪声干扰。网今科技的产品采用先进的波束成形算法，能够准确识别声源位置并形成定向拾音波束，提高信噪比。
• 噪声抑制技术：通过深度学习算法，网今科技的麦克风能够识别并抑制各种常见环境噪声，如键盘敲击声、空调声、风扇声等。基于大量样本训练的噪声模型使设备能够实时区分语音和噪声，保留语音信号的同时抑制噪声成分。

全双工通信技术：网今科技的产品支持全双工式语音通话，能够同时进行发送和接收，保证通话的自然流畅，没有通话中断或语音剪切现象。

如果有具体需求（如小型团队会议或直播），可以进一步推荐型号或优化方案

如果您正在寻找可靠的视频会议设备供应商，欢迎联系网今科技！

官网：https://oneking.cn/

商务合作：电话，微信，公众号，抖音，新浪微博，视频号

电话：+86 0755-26588265   余经理： 13662687036

#OneKing#视频会议设备 #中国智造 #远程协作 #OEM供应商

一、会议摄像机的基本设置

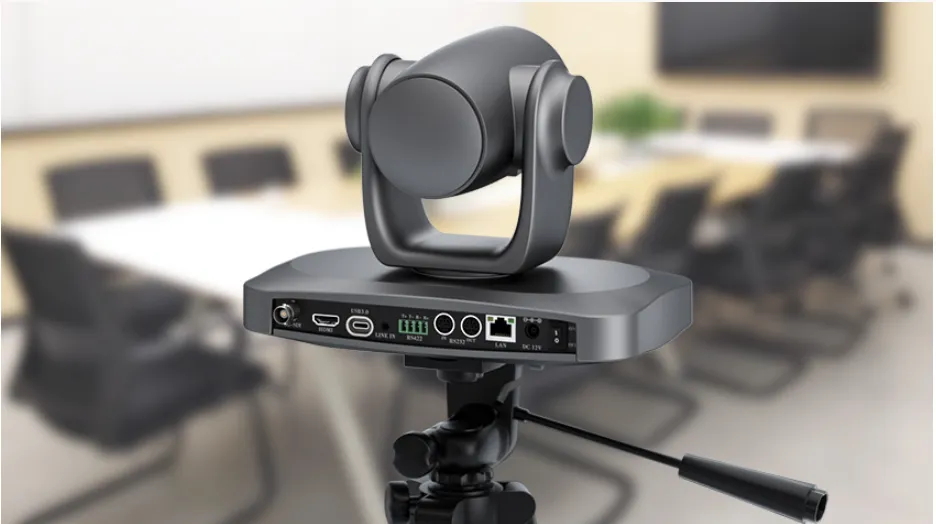

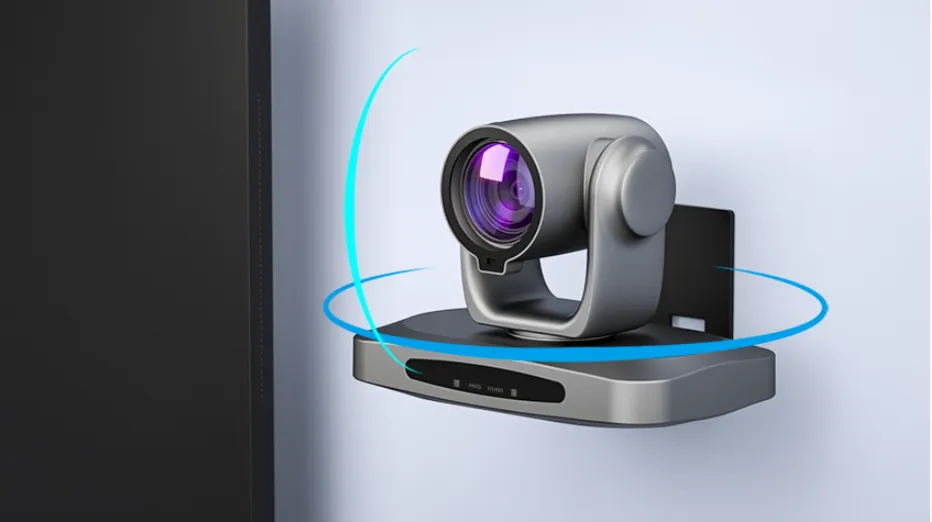

1. 保持稳定

使用三脚架或稳定的平面放置摄像机，避免手持造成的晃动。稳定的画面是专业会议的基础。

2. 调整画质

确保摄像机设置为最高分辨率（通常为1080p或4K），并调整焦距使画面清晰。光线不足时，适当提高ISO值，但注意控制噪点。

3. 白平衡设置

根据现场光线条件调整白平衡，避免画面偏色。通常可选择自动白平衡，但在复杂光线环境下建议手动设置。

二、关键拍摄角度技巧

1. 主体角度

正面角度：最适合拍摄主讲人，能够清晰展示面部表情和肢体语言。

侧面角度：适合拍摄对话场景，能够同时捕捉到多位与会者的互动。

45度角：最常用的角度，既能展示主体正面，又能提供一定的景深和空间感。

2. 高度选择

眼平高度：将摄像机置于与被摄对象眼睛持平的高度，这是最自然、最舒适的视角。

略高角度：将摄像机稍微抬高，可以展示更多的会议场景和参与者。

避免极低或极高的角度，除非是为了创造特定的视觉效果。

3. 景别控制

全景：展示整个会议室和所有参与者，适合开场和总结。

中景：拍摄腰部及以上，适合小组讨论。

近景：肩部及以上，专注于发言人的表情和语气。

特写：展示面部细节，用于强调重要观点或情感表达。

三、进阶技巧

1. 多机位设置

重要会议可以考虑设置多个机位：

• 主机位拍摄主讲人
• 副机位拍摄全景或听众反应
• 特写机位捕捉重要瞬间

2. 平滑过渡

如果使用多机位，确保切换平滑自然。避免频繁切换，每次切换应有明确的目的。

3. 注意背景

清理会议现场背景，确保背景整洁专业。虚化背景可以突出主体，但需适度使用。

四、常见错误与避免方法

1. 画面过暗或过曝：提前测试光线，必要时补充光源
2. 构图不当：遵循“三分法”原则，主体不要居中或过于偏侧
3. 忽略音频质量：视频很重要，但清晰的音频更为关键
4. 长时间静止画面：适当缓慢移动或变焦，增加画面活力

结语

掌握这些会议摄像机技巧与角度，不仅能提升会议的专业度，还能提高参与者的专注度和体验感。记住，最好的会议视频是那些让人专注于内容而非技术的视频。

下次会议前，花几分钟调整你的摄像机设置和角度，你会发现意想不到的效果提升！

欢迎关注我们的公众号，获取更多实用会议技巧与技术建议！如果您有特定问题，欢迎在评论区留言互动。

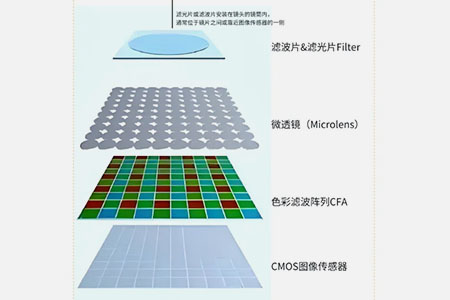

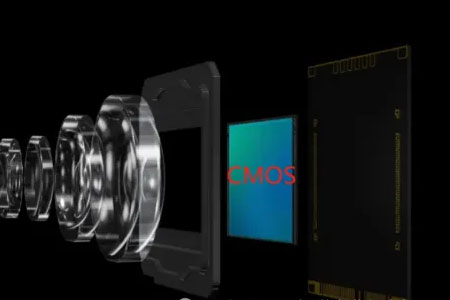

1. CMOS图像传感器简介

CMOS（Complementary Metal-Oxide-Semiconductor）图像传感器是一种将光信号转换为电信号的半导体器件，广泛应用于手机、安防、医疗及车载领域。相较于传统的CCD（Charge-Coupled Device）传感器，CMOS具有功耗低、集成度高、成本优势明显等特点，因此成为车载摄像头的主流选择。

2. 车载CMOS传感器的核心要求

由于汽车行驶环境复杂多变，车载CMOS传感器需满足以下关键性能指标：

2.1 高动态范围（HDR）

• 作用：在强光（如阳光直射）和弱光（如隧道、夜晚）环境下均能清晰成像。
• 技术方案：
  • 多曝光合成（如Staggered HDR）
  • 双转换增益（DCG）
  • 局部色调映射（Local Tone Mapping）

2.2 低光性能（Low-Light Performance）

• 挑战：夜间或隧道等低照度环境下，需保持低噪声、高信噪比（SNR）。
• 解决方案：
  • 大像素尺寸（如2.1μm、3.0μm）
  • 背照式（BSI）或堆叠式（Stacked）结构
  • 先进的降噪算法（如DOL-HDR）

2.3 高帧率与快速响应

• 自动驾驶需求：高帧率（≥60fps）可减少运动模糊，提升识别精度。
• 技术实现：
  • 全局快门（Global Shutter）（避免果冻效应）
  • 高速读出电路设计

2.4 温度稳定性

• 车载环境：-40°C~105°C宽温范围内需稳定工作。
• 应对方案：
  • 耐高温半导体材料
  • 温度补偿算法

3. 未来趋势

3.1 更高分辨率（8MP+）

随着自动驾驶等级提升，4K（800万像素）摄像头将成为主流，以满足更远距离的物体识别需求。

3.2 多光谱传感（RGB-IR）

红外（IR）传感器的加入可增强夜间和恶劣天气下的成像能力，提升自动驾驶安全性。

3.3 传感器融合（LiDAR+CIS）

未来，CMOS传感器可能与激光雷达（LiDAR）深度融合，实现更精准的环境感知。

3.4 AI-ISP集成

通过内置AI加速单元，CMOS传感器可直接在芯片端完成图像处理，降低系统延迟。

结语

车载CMOS图像传感器作为智能驾驶的“眼睛”，其技术发展直接影响自动驾驶的可靠性和安全性。未来，随着HDR、低光性能、高帧率等技术的不断突破，CMOS传感器将在L3+级自动驾驶中扮演更关键的角色。

如果有具体需求（如小型团队会议或直播），可以进一步推荐型号或优化方案

我们每天使用的手机、电脑、智能设备，其核心“大脑”芯片中，都藏着一项至关重要的基础技术——CMOS。

它虽默默无闻，却堪称现代电子世界的隐形冠军！今天，就让我们揭开CMOS的神秘面纱，了解那些常被提及却未必清晰的关键名词。

一、CMOS 是什么？

CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）是一种主流的半导体制造工艺技术。它的核心在于同时使用N型和P型MOSFET晶体管（见下文），以“互补”的方式协同工作。

✅ 简单理解：就像两人合作推拉一扇门，一个推一个拉，配合默契又省力。

二、核心名词详解：看懂芯片原理的基础

1. MOSFET（金属氧化物半导体场效应晶体管）
   • NMOS (N型MOSFET)：在正栅压下导通（电流从漏极流向源极）。
   • PMOS (P型MOSFET)：在负栅压（或相对于源极的低电压）下导通（电流从源极流向漏极）。
2. • 定义：CMOS电路的基本组成单元，一种利用电场效应控制电流的半导体器件。
   • 结构：主要包含源极（Source）、漏极（Drain）、栅极（Gate） 和衬底（Body）。栅极通过一层薄薄的绝缘氧化物与沟道隔离。
   • 工作原理：在栅极施加电压，控制源极和漏极之间沟道的导通（开）与关断（关）。
   • 类型：
3. 互补（Complementary）
   • 定义：指在CMOS电路中，对于每一个逻辑功能（如一个反相器），都同时包含并对称使用一个NMOS管和一个PMOS管。
   • 优势：这是CMOS低功耗特性的核心！当一个管子导通时，另一个必然截止，静态时几乎没有电流从电源直接流到地，功耗极低。
4. 逻辑门（Logic Gate）
   • CMOS反相器（NOT Gate）：由一个PMOS管和一个NMOS管组成，是最基本的CMOS单元。
   • CMOS与非门（NAND Gate）、或非门（NOR Gate） 等：由多个NMOS和PMOS管组合而成。
5. • 定义：实现基本逻辑运算（如与、或、非）的电路单元。
   • CMOS实现：通过巧妙组合NMOS和PMOS管构成。例如：
6. 静态功耗（Static Power） / 待机功耗（Standby Power）
   • 定义：当电路处于稳定状态（没有信号跳变）时消耗的功率。
   • CMOS优势：理想情况下，稳定状态时总有一个MOS管完全截止，静态功耗理论上为零（实际存在微小的漏电流）。
7. 动态功耗（Dynamic Power）
   • 充放电功耗：对负载电容（包括门电容和连线电容）进行充电和放电所消耗的能量（主要部分）。
   • 短路功耗：在开关瞬间，NMOS和PMOS管可能短暂同时导通，形成从电源到地的瞬时通路电流。
8. • 定义：电路在开关状态切换（信号从0变1或1变0）过程中消耗的功率。
   • 主要来源：
   • 公式简化：P_dynamic ≈ α * C * V² * f (α：开关活动因子，C：负载电容，V：电源电压，f：时钟频率）。降低电压V是减少动态功耗最有效的手段！
9. 噪声容限（Noise Margin）
   • 定义：衡量电路抵抗输入端噪声干扰能力的指标，表示输入电压可以在多大范围内偏离理想值而不导致输出错误。
   • 重要性：较高的噪声容限意味着电路在嘈杂环境中更稳定可靠。CMOS电路通常具有较好的噪声容限。
10. 集成度（Integration Density）
    • 定义：单位芯片面积上能集成的晶体管数量。
    • CMOS优势：CMOS结构相对规整，制造工艺成熟（尤其是随着特征尺寸（Feature Size） 不断缩小，如7nm、5nm、3nm工艺），使其能够实现极高的集成度，制造超大规模集成电路（VLSI, Very Large Scale Integration）。
11. 摩尔定律（Moore’s Law）
    • 定义：由英特尔创始人之一戈登·摩尔提出，其核心预测是集成电路上可容纳的晶体管数目大约每两年（后常表述为18-24个月）翻倍，同时成本下降。
    • CMOS的作用：CMOS技术是过去数十年推动摩尔定律持续发展的主要引擎，不断缩小的CMOS工艺节点使得芯片性能持续提升、功耗不断降低、成本得到控制。



三、为什么CMOS如此重要？核心优势总结

1. 超低功耗（尤其是静态功耗低）：这是CMOS横扫电池供电设备（手机、笔记本、IoT）的关键！
2. 高噪声容限：抗干扰能力强，工作稳定。
3. 高集成度：可制造极其复杂、功能强大的芯片。
4. 良好的电压摆幅：输出电平接近电源电压（VDD）和地（GND），逻辑电平清晰。
5. 成熟的制造工艺与可扩展性：工艺不断进步，持续推动性能提升和成本下降。



四、CMOS无处不在：应用场景

• 微处理器（CPU）和图形处理器（GPU）：手机、电脑、服务器的大脑。
• 内存（Memory）：SRAM（静态随机存取存储器）、DRAM（动态随机存取存储器，虽然核心是电容，但外围控制电路是CMOS）、Flash（闪存）的控制电路。
• 专用集成电路（ASIC）：为特定应用定制的芯片。
• 现场可编程门阵列（FPGA）：可编程逻辑器件的基础。
• 传感器（如CMOS图像传感器 – CIS）：手机摄像头的心脏（虽然原理不同，但借用了CMOS工艺制造）。
• 各种数字逻辑芯片、电源管理芯片、射频芯片…



五、常见误区澄清

• CMOS ≠ BIOS设置：电脑主板上的CMOS芯片（通常指一块由电池供电的RAM）用于存储BIOS设置信息。它之所以叫CMOS，是因为这块RAM芯片本身是采用CMOS工艺制造的（因其超低功耗，电池才能维持数据多年）。CMOS指的是芯片的制造技术本身，而不是那块存储设置的芯片或设置内容。

结语

CMOS技术，这个隐藏在芯片深处的“省电大师”与“集成高手”，是现代数字电子世界的基石。它用“互补”的智慧实现了性能与功耗的完美平衡。

从你口袋里的手机，到支撑互联网的服务器，再到探索太空的航天器，CMOS都在默默发挥着不可替代的作用。了解这些基础名词，能让我们更清晰地洞察这个由硅片构筑的智能时代。

科技小互动：
你现在正在使用的设备中，至少包含了数十亿个CMOS晶体管，猜猜它们正在如何“互补”协作，为你呈现这篇文章？欢迎留言讨论！
